CAD Visualization

O Spinfire Ultimate é um software que facilita a comunicação dos dados de produtos por toda a empresa e dela com clientes, parceiros e fornecedores ao compartilhar modelos CAD, em formatos nativos (ex: CATIA, Creo, NX, SolidWorks, etc.) e neutros (ex: ACIS, IGES, Parasolid, STEP, etc.) para consultas e análises.

Montagens Explodidas

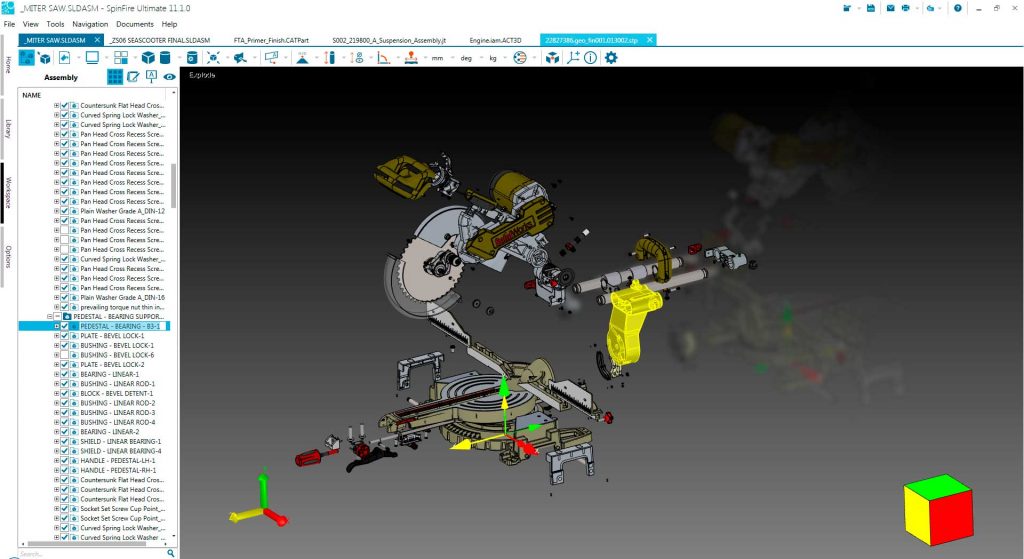

O software de visualização 3D SpinFire Ultimate cria vistas explodidas a partir da montagem do modelo 3D. Veja as transformações explodidas em tempo real.

NV Sistemas Visualização CAD

Vistas de Seções

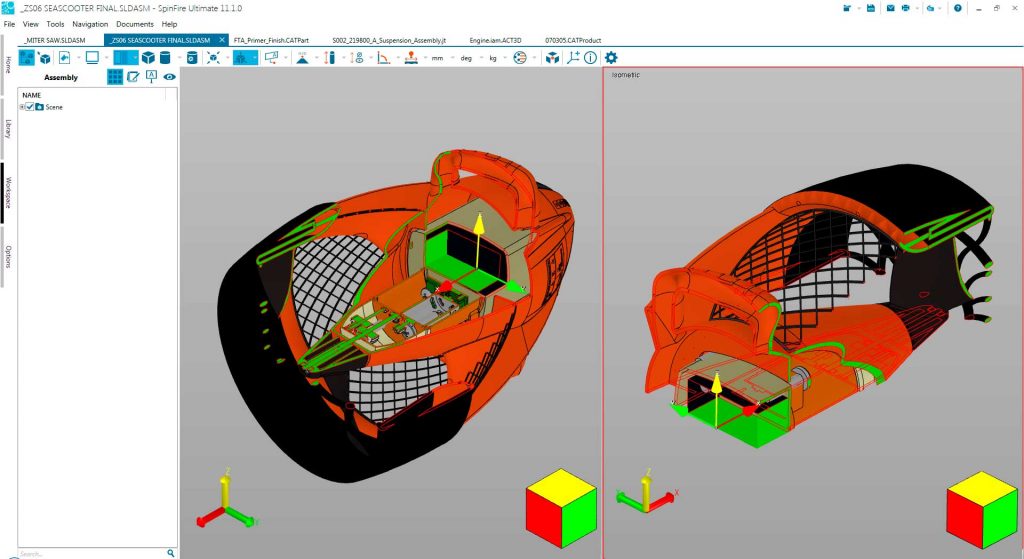

Selecione um corte de seção específico para visualização. Veja detalhes internos com cortes de seções para observar e exibir diferentes níveis de seção do modelo CAD.

Transformações Dinâmicas

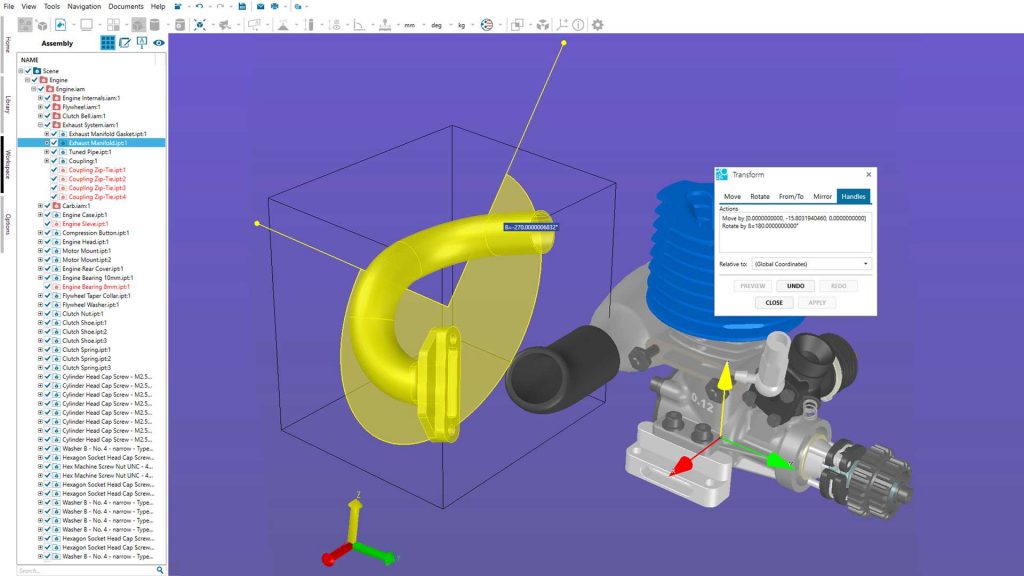

Arraste ao longo de qualquer eixo ou gire para mover peças dinamicamente. Investigue, transforme e veja componentes sem afetar a definição da montagem original.

Informações sobre Fabricação de Produtos (PMI)

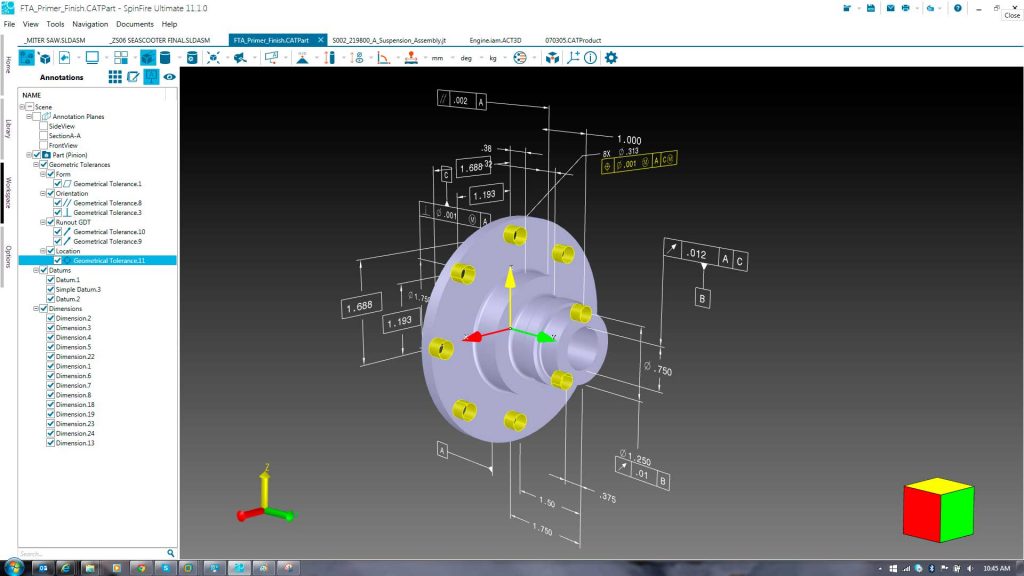

O SpinFire Ultimate oferece flexibilidade para distribuir dados de projeto de produto com facilidade e precisão. O SpinFire Ultimate pode importar PMI (Product and Manufacturing Information) a partir de arquivos CAD 3D nativos específicos. O PMI também é conhecido como GD & T (Geometric Dimensioning and Tolerancing) ou MBD (Model Based Definition).

Dimensionamento Inteligente

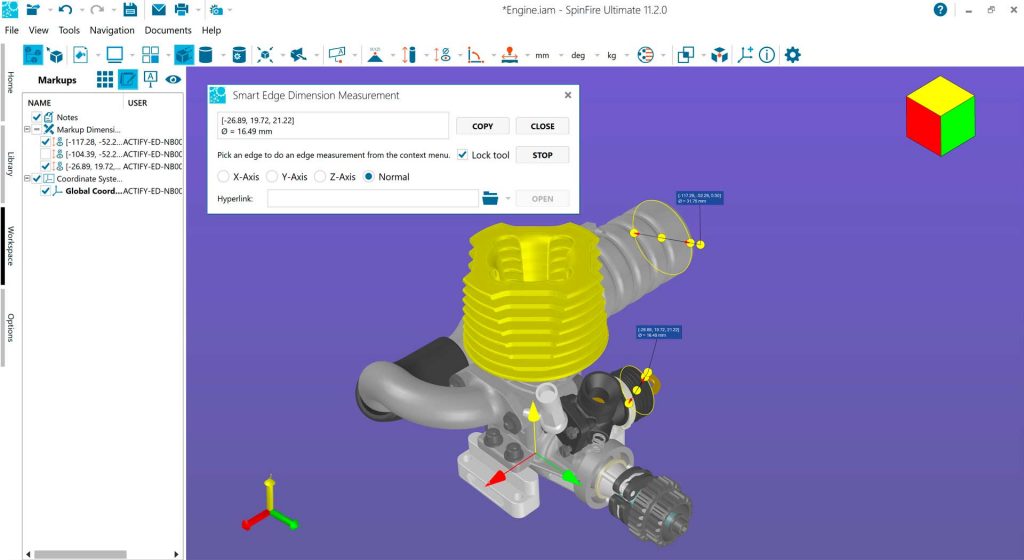

Dimensione automaticamente as peças simplesmente selecionando uma entidade geométrica. Esse recurso oferece ganhos maciços de produtividade e eficiência, fornecendo dimensões de peças com rapidez e sem esforço.

Comprimento do Tubo

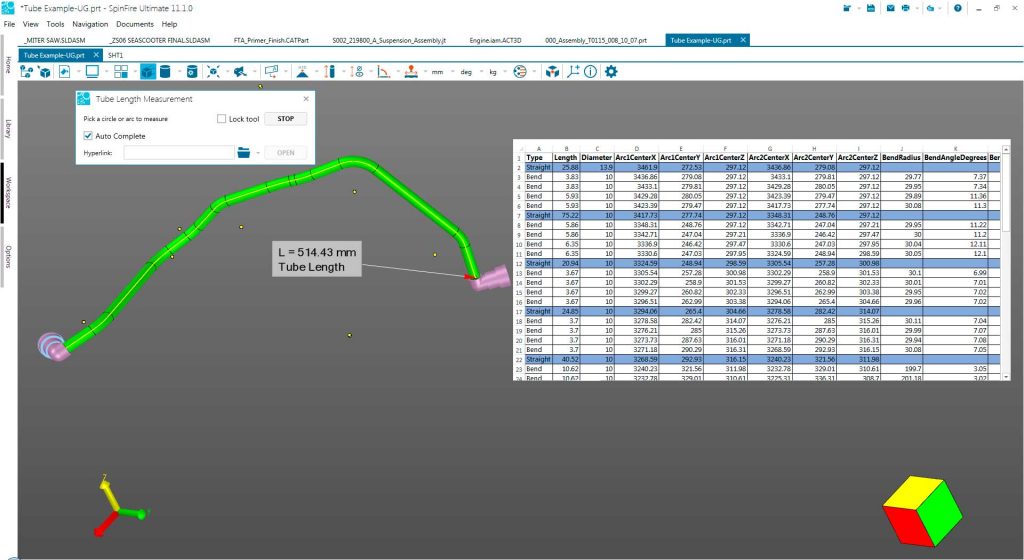

O SpinFire Ultimate tenta completar automaticamente a seleção atravessando o tubo até o final, uma vez que o arco inicial foi selecionado para determinar o comprimento do tubo.

Carimbos 2D

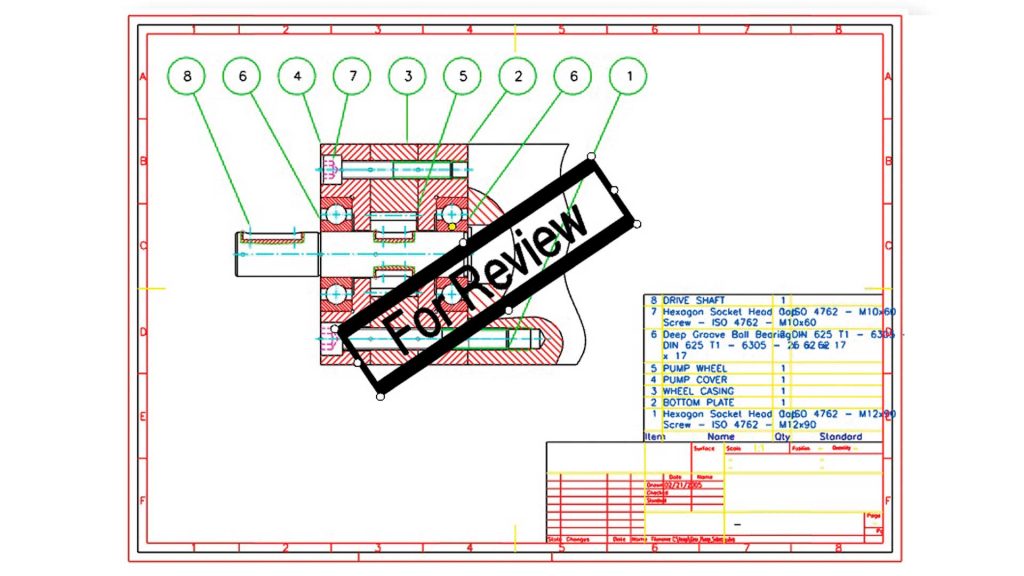

Os carimbos 2D no SpinFire Ultimate permitem que você carimbe seus documentos 2D revisados além de editar e adicionar os seus próprios carimbos em desenhos 2D.

Notas e Anotações

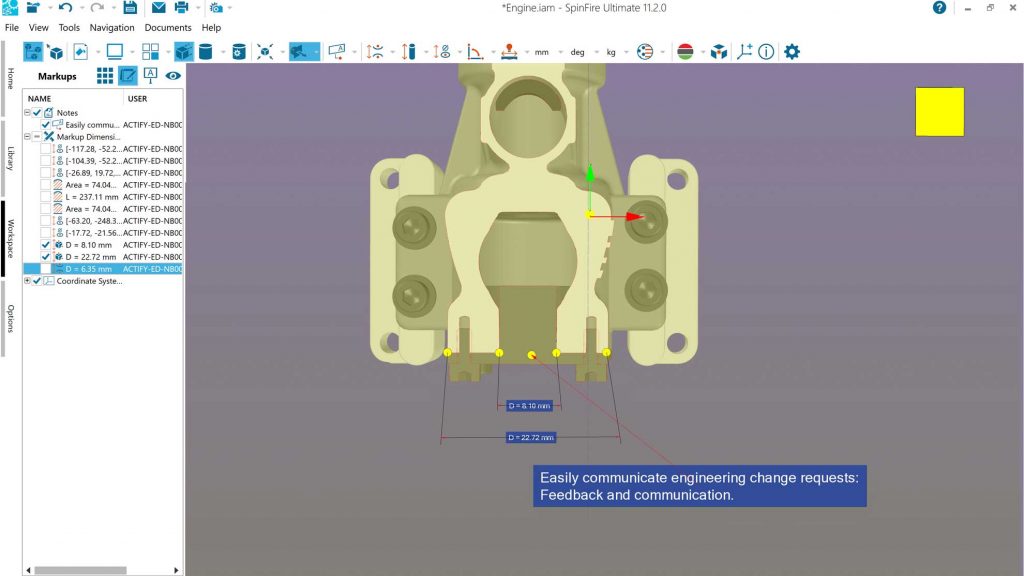

Selecione o local apropriado para anexar um rótulo, nota ou anotação. Posicione o rótulo, digite para adicionar comentários ou hiperlinks para trazer mais contexto para seus projetos e dados de CAD.

Comparação de Modelos

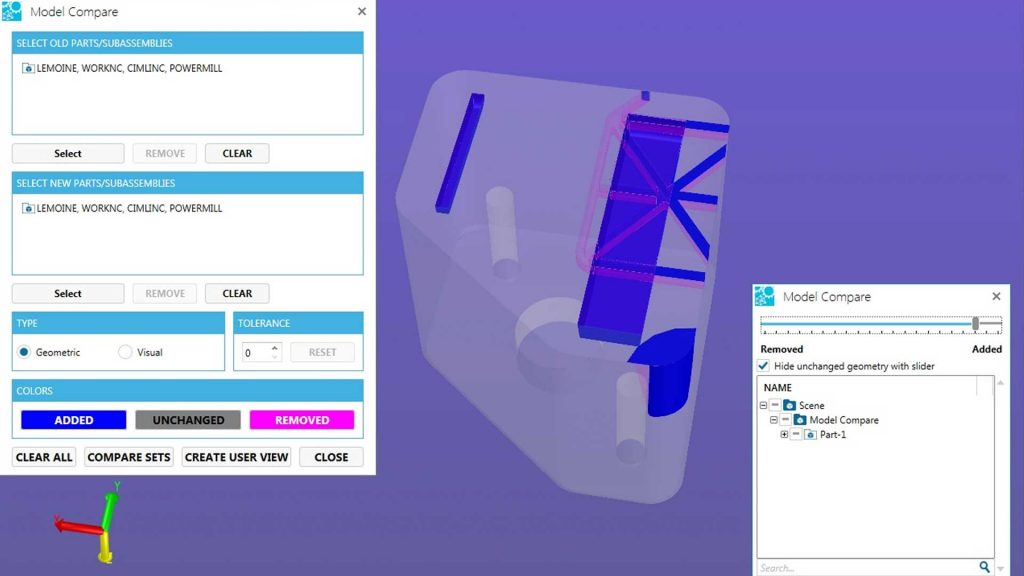

Escolha dois modelos CAD semelhantes, analise e exiba os resultados para destacar o que é o mesmo e o que é diferente. O SpinFire Ultimate fornece comparações em modelos CAD B-Rep e tesselados.

Análise de Ângulo de Saída

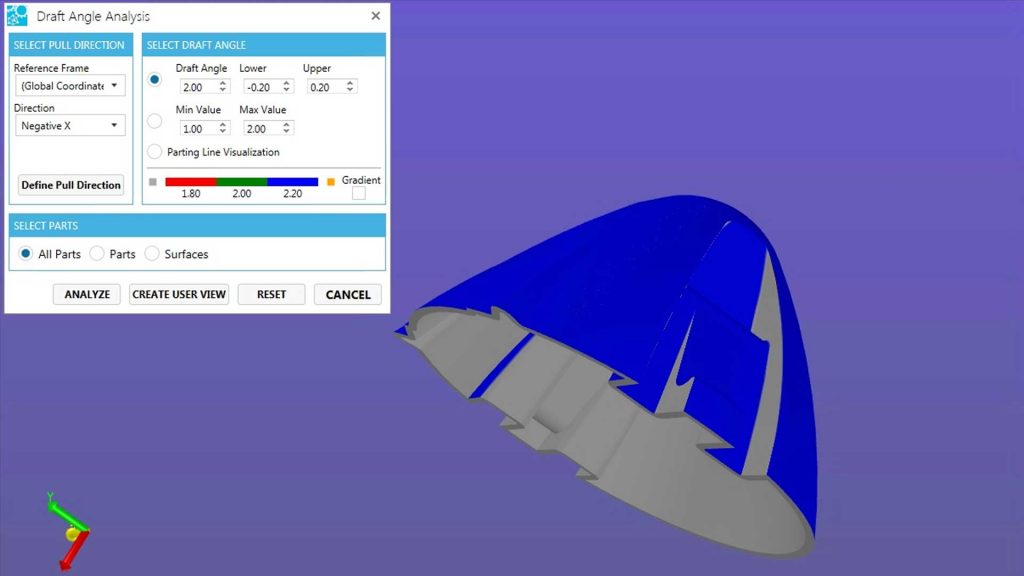

A ferramenta de análise de ângulo de saída do Spinfire Ultimate oferece aos usuários a capacidade de analisar facilmente modelos CAD para ângulos de saída adequados. Os usuários podem selecionar o ângulo de saída e definir os limites de tolerância superior e inferior.

Volume

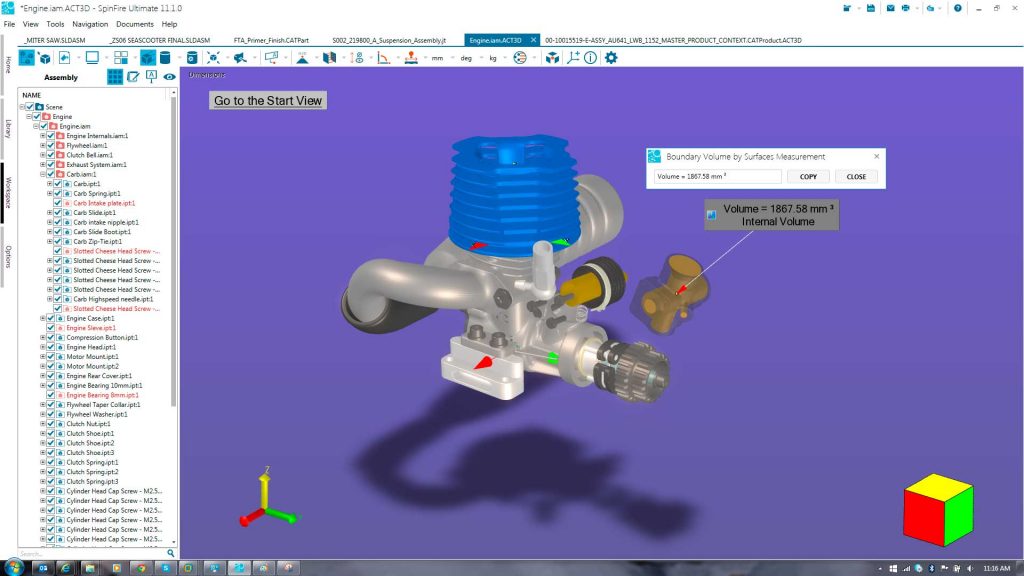

O SpinFire Ultimate fornece funções avançadas de medição para permitir que os usuários determinem o volume de modelos 3D.

Área da Seção Transversal, Perímetro & Centróide.

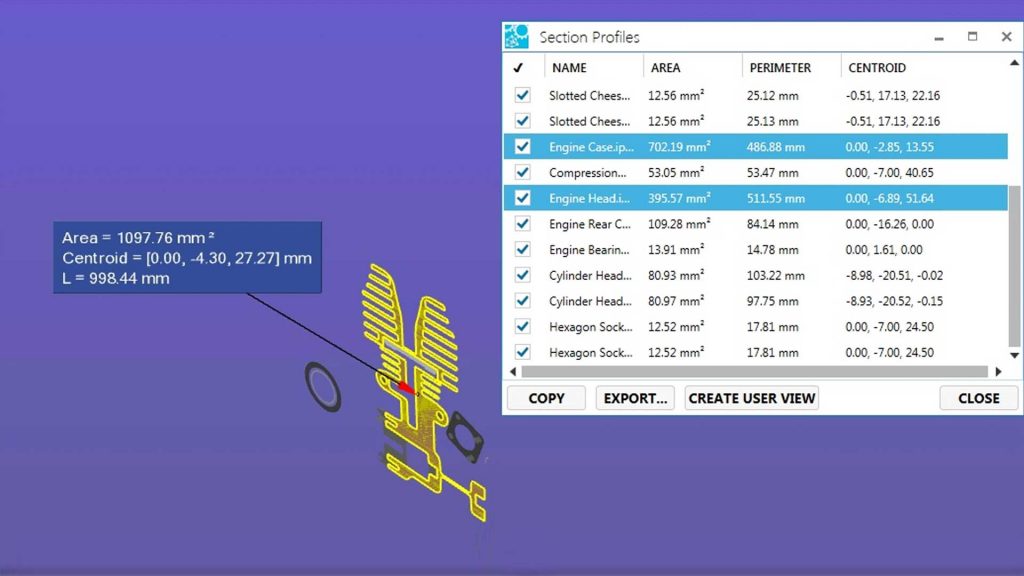

A extração do perfil de seção fornece um meio para calcular áreas de perfil de seção transversal, centróides e comprimentos de perímetro individualmente ou em combinação.

Interoperabilidade do Modelo 3D na Empresa

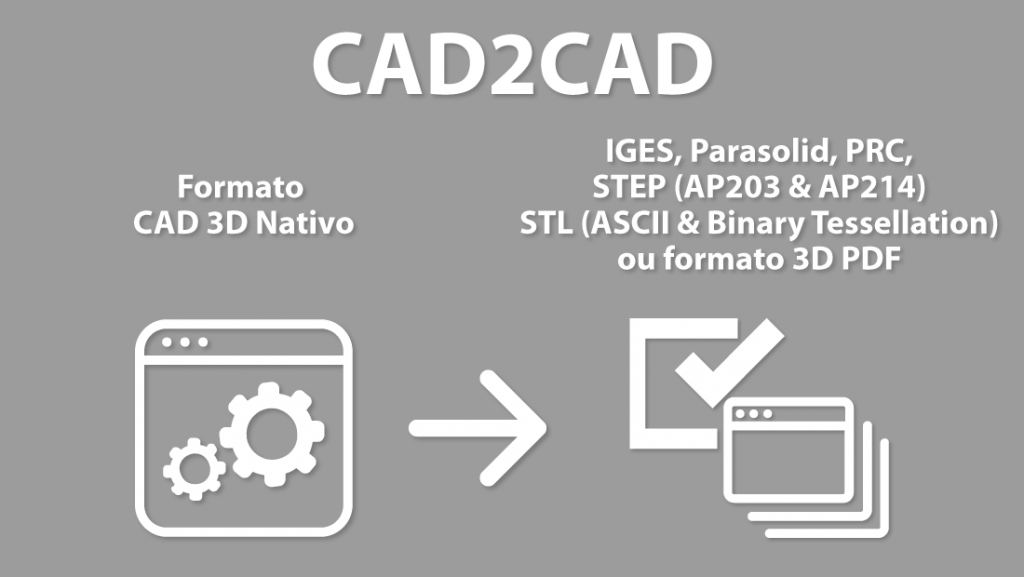

O CAD2CAD Translator resolve o desafio da interoperabilidade de modelos CAD 3D para toda a empresa e elimina as ineficiências.
